    RGTS

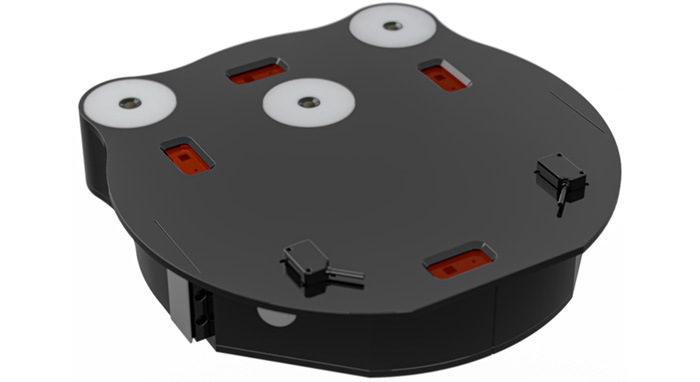

    Robot Gap & Teaching Measurement System
    For 300mm wafer

    이송 로봇의 위치 정밀도 측정 장비

    Foup 안의 wafer를 기준으로 Robot EE와의 실시간 level, 거리 측정
    비젼 분석을 통한 로봇 Teaching reference

    Key Features

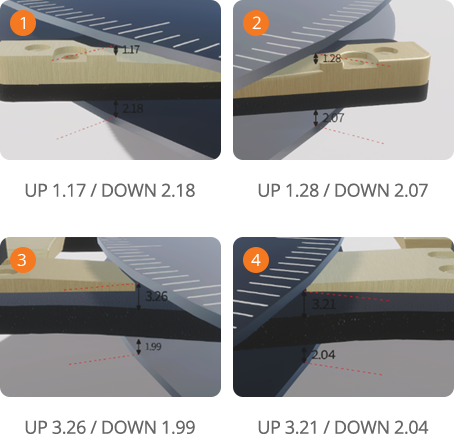

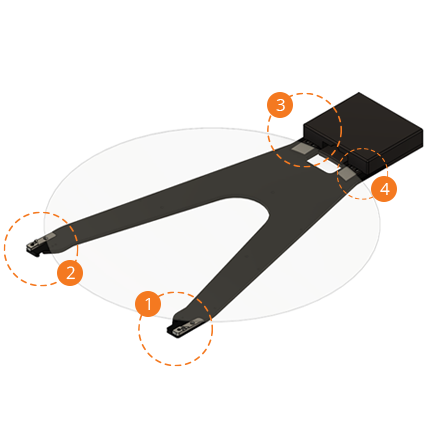

    1. 레이저 변위 센서로 로봇 EE와  Wafer 사이의 거리 측정 * 로봇 EE = Edge grip type

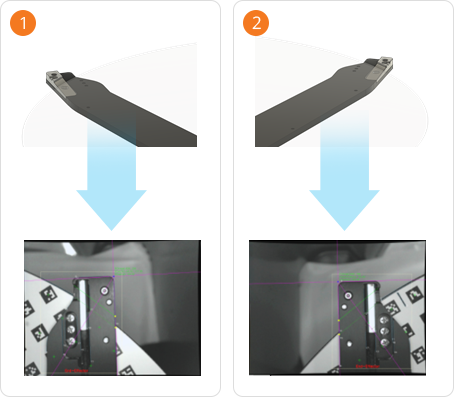

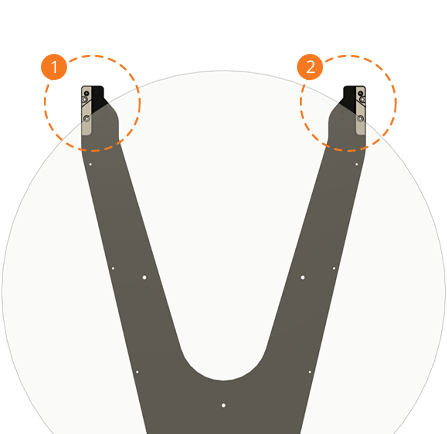

    2. 비젼 분석을 통한 로봇 EE의 STOPER와 wafer 사이의 Gap 측정 * 로봇 EE = Edge grip type
    • Wafer pick up 시점에서 Robot EE의 하단 촬영 및 이미지 분석

    3. RGTS 사용해야 하는 이유
    기존방식 문제점

    Human error 로 인한 안전 사고 발생 위험 높음

    숙련된 Robot 전문가만 로봇 상태 점검 가능

    육안 검사 방식으로 정확한 측정 불가, 측정 수치 신뢰성 저하

    최소 1 시간 이상의 Tool down 시간

    RGTS 장점

    Safety : 로봇 점검을 위해 장비 내부로 사람이 들어갈 필요 없음

    Easy : 장비 운영 담당자 누구나 쉽게 측정 가능, 로봇에 대한 비 전문가도 측정 가능, Manual robot 제어 불 필요

    Fast : 기존 로봇 점검 시간 대비 1/10 로 시간 단축, Tool down time 감소 (기존 100 분 -> 10 분), 기존 100 분 시간 : 환경안전작업 승인을 위한 서류 작업 시간 비 포함 조건

    Accuracy : 레이저 변위 센서,카메라의 2차원/3차원 정밀도 측정, 0.01 단위(mm)로 제공, 오차 < 0.3 mm

    Cost-effectiveness : RGTS 하나로 여러 로봇 동시 사용 가능

    1. 1 신속한 측정

      10분 이내 한번의 웨이퍼
      픽업 동작으로 분석완료

    2. 2 정확한 측정

      고해상도 측정으로 정확도, 정밀도 향상 이미지 : 1280 x 960, 레이저 센서 : 0.01mm

    3. 3 누구나 사용가능

      숙련된 전문가가 아니어도
      누구나 쉽게 사용가능
